产品描述
产品特点：
1.Z轴升降：采用精密直线导轨，自动数控升降系统；精确定位。（专利产品）
2.紧丝结构：自动恒张力紧丝系统，根据钼丝大小调整张力，有效的消除工件表面线痕，提高工件的光洁度。（专利产品）
3.装配精度：高标准的装配要求，使机床X/Y轴的精度保证在3μ以内。
4.丝筒行程控制：运用直线导轨，自锁行程调节，双重超程保护，左右换向精准定位。（专利产品）
5.精密铸造：选用优质HT300铸铁造（树脂砂），整机通过二次回火，确保消除内部应力，保证机床精度的持久性。
6.床身结构：承载式床身，周密筋骨分布，具有良好的刚性，机械结构平衡性优异；减少形变。
7.穿丝结构：独特结构设计，运用双导丝嘴，使穿丝更精准，便捷。
8.润滑系统：自动泵集中润滑，确保丝杆线轨得到均匀有效的润滑。
9.控制面板：智能可视化控制面板，简单易操作。（专利产品）

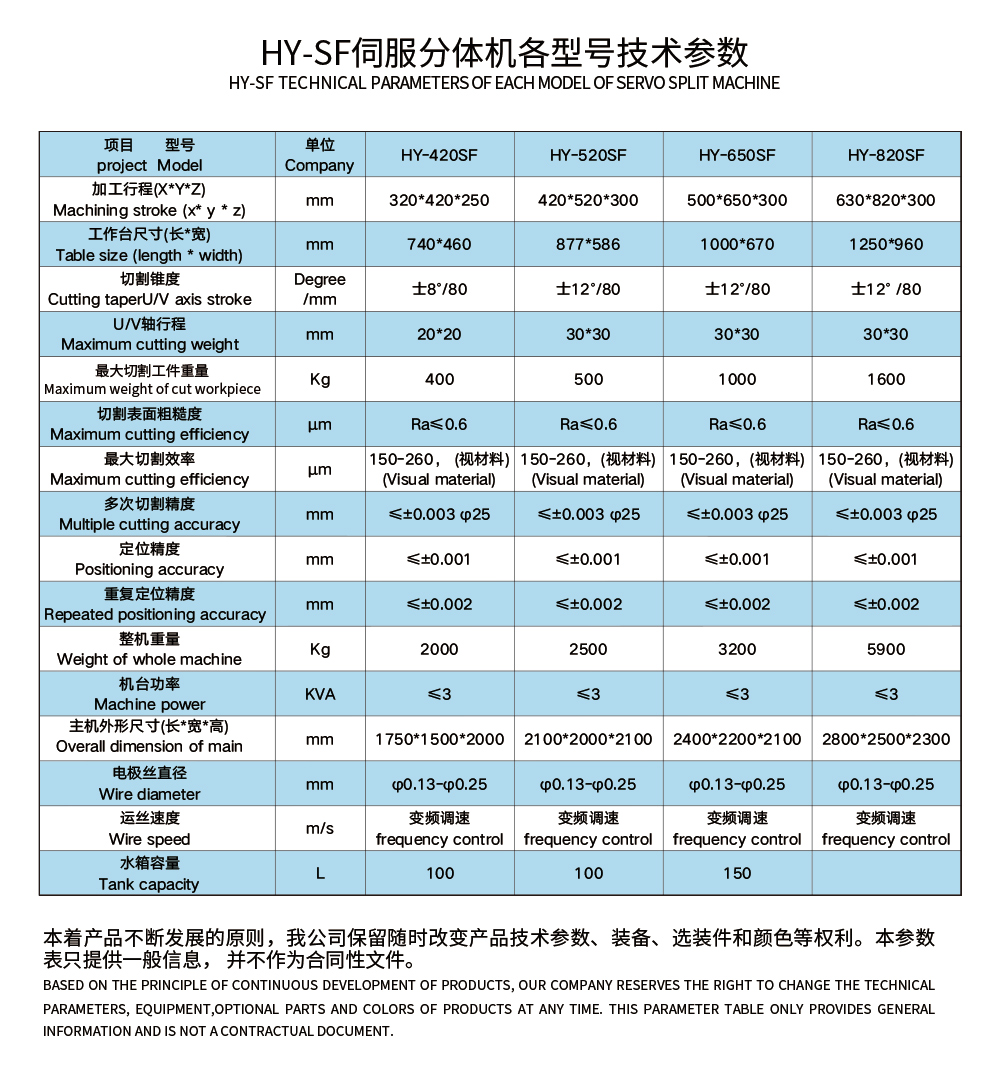

| 项目 型号 | 单位 | HY-420SF | HY-520SF | HY-650SF | HY-820SF |
| 加工行程（X*Y*Z) | mm | 320*420*250 | 420*520*300 | 500*650*300 | 630*820*300 |
| 工作台尺寸（长*宽） | mm | 740*460 | 877*586 | 1000*670 | 1250*963 |
| 切割锥度 | Degree/mm | ±8°/80 | ±12°/80 | ±12°/80 | ±12°/80 |
| U/V轴行程 | mm | 20*20 | 30*30 | 30*30 | 30*30 |
| 最大切割工件重量 | Kg | 400 | 500 | 1000 | 1600 |
| 切割表面粗糙度 | μm | Ra≤0.6 | Ra≤0.6 | Ra≤0.6 | Ra≤0.6 |
| 最大切割率 | μm | 150-220（视材料） | 150-260（视材料） | 150-260（视材料） | 150-260（视材料） |
| 多次切割精度 | mm | ≤±0.003φ25 | ≤±0.003φ25 | ≤±0.003φ25 | ≤±0.003φ25 |
| 定位精度 | mm | ≤±0.001 | ≤±0.001 | ≤±0.001 | ≤±0.001 |
| 重复定位精度 | mm | ≤±0.002 | ≤±0.002 | ≤±0.002 | ≤±0.002 |
| 整机重量 | Kg | 2000 | 2500 | 3200 | 5900 |
| 机台功率 | KVA | ≤3 | ≤3 | ≤3 | ≤3 |
| 主机外形尺寸（长*宽*高） | mm | 1750*1500*2000 | 2100*2000*2100 | 2400*2200*2100 | 2800*2500*2300 |
| 电极丝直径 | mm | Φ0.13-φ0.25 | Φ0.13-φ0.25 | Φ0.13-φ0.25 | Φ0.13-φ0.25 |
| 运丝速度 | m/s | 变频调速 | 变频调速 | 变频调速 | 变频调速 |
| 水箱容量 | L | 100 | 100 | 150 | 150 |
本着产品不断发展的原则，我公司保留随时改变产品技术参数、装备、选装件和颜色等权利。本参数只提供一般信息，并不作为合同性文件。
